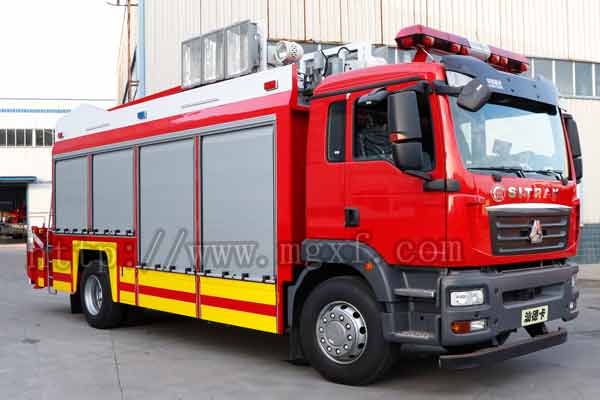

1.底盤

品牌型號：進口德國曼TGM18.320 B型；

底盤：德國曼恩商用車輛股份公司

1.2底盤負載能力：18t。

1.5轉向：循環球式液壓助力，方向盤高度和傾角可調。

1.6制動：配備獨立式雙回路壓縮空氣制動系統、缸內制動系統；前、后橋盤式制動，帶ABS（防抱死制動系統）、EBS（電控制動系統）、ASR防側滑和ESP（電子車身穩定系統）具有長坡緩速功能。。

1.7蓄電池：底盤原裝24V直流，容積175Ah；在駕駛室內設有電路總開關。1套翻蓋式怡達YD-SES30A型自動充電系統，帶外部電源插座（220V），不用時防水擋板蓋住插口，當消防車啟動時能使充電插頭自動脫落。

1.8油料箱：150L，根據需求方要求設置副油箱（油箱注入口帶濾網、油箱蓋帶鎖）。

2.駕駛室

2.1結構：平頭，底盤原裝四門雙排駕駛室，前排電動升降車窗，后排手動升降車窗，帶液壓翻轉機構。兩側電動電熱后視鏡，兩側電熱電動廣角鏡、右側電動電熱下視鏡，右前側下視鏡。

2.2警燈：符合應急管理部相關標準。駕駛室前部安裝長排紅色LED爆閃警燈，車廂兩側安裝紅色LED爆閃燈，與長排警燈同時受警報器控制。

2.3 設備：整車安裝360度全景影像，含前后可視行車記錄儀，含倒車?yán)走_(dá)，存儲卡256G、高清顯示屏10英寸。360 °全景監控系統可以通過車頭、兩側及車尾的4個攝像頭檢測周圍環境狀態，形成 360 °全景影像。

2.4車載臺：支持PDT制式，模擬+數字雙模制式，中英文顯示，頻率范圍：350-400M。頻點與使用單位現有頻點兼容，能接入使用單位現有專用網絡；信道：1000個；信道間隔：12.5KHz/20KHz/25KHz/；工作電壓13.6V±15%，天線阻抗50Ω；防水防塵IP54;含吸盤天線，支持北斗定位功能。為了能接入使用單位現有專用網絡；中標后有用戶提供具體的參數要求。

2.5儀表及感應器：駕駛室內設有電源總開關、取力器開關、警報警燈開關，配備電源逆變器1000W，警燈顯示器、警報器開關顯示、喊話器等。

2.6其他設備：駕駛室內部照明、冷暖空調、卷簾門警告LED指示燈、電源連接插接座。

3駕乘室座椅數：6人，采用2+4布局，主駕位置采用氣動懸浮座椅、座椅可調節。所有座椅配置三點式安全帶，后排4個座椅設置空氣呼吸器支架，適用于6.8-9L空氣呼吸器（帶氣瓶保護套），座椅下方設置儲物柜，帶鎖，防止自動打開。

4.發電機組

發電機選用國際知名品牌（中美合資、上海生產）馬拉松160kW發電機，

發電機型號：MP-160-4A；

5.照明系統

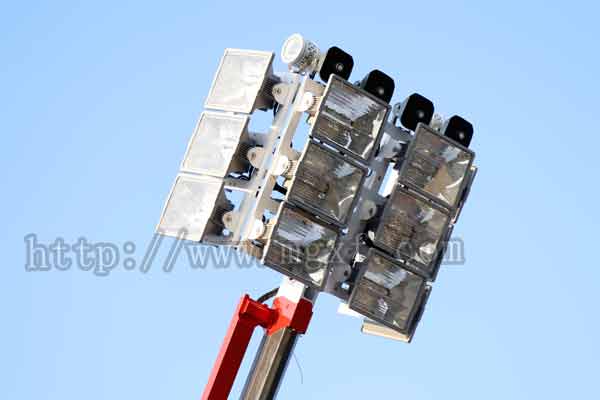

主照明燈管選用德國歐司朗品牌，型號：HQI-TS-2000W 金屬鹵素照明燈；

5.1配電柜：配電柜總荷載90kW，設有AC220V輸出接口3個和AC380V輸出接3個，每個帶一個極性轉換開關、安培表和微型電路斷路器。設有過載保護系統和監視儀表，各操作按鈕均標有明顯的操作標識，并帶有漏電保護、短路保護和接地保護裝置。

發電機輸出端設計安裝一個4P/300A輸出開關一個，滿足160kW發電機組全功率輸出接線要求。

5.2輔助照明：功率4kW。

輔助照明燈選用上海華度YZH4-5.3CA氣動升降照明燈，照明燈最大離地高度6.4m，回轉角度360°，仰俯±90°.總功率4kW,設計獨立控制柜操作。控制柜帶電源輸出插座，可以連接市電啟動輔助照明燈。

6.配備移動照明燈具

6.1數量：2套，

1套功率1000W（2×500W），燈架手動舉升高度2.8米，

型號：HD-ZMD-282500LF便攜式移動照明燈

1套功率4kw（4×1000W），氣動舉升高度5米。

型號：HD-ZMD5041000LF，

6.2電纜線盤：電壓：220V/380V、頻率：50Hz、數量：30米（220V）6盤，30米（380V）4盤。

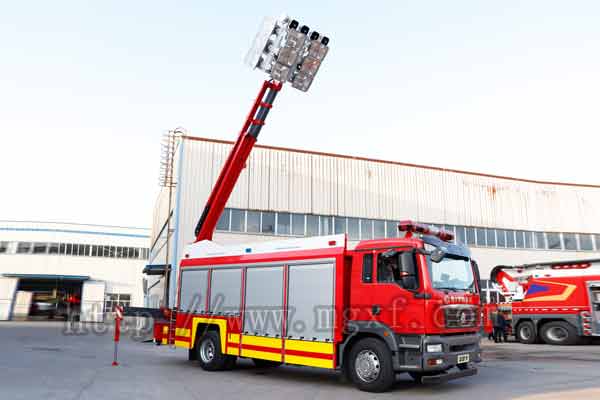

7、臂架舉升系統

品牌型號：徐工隨車起重機有限公司生產的QQS157M照明車專用起重機。

7.1臂架結構：多節伸縮臂，H型支腿，設置水平儀、配備控制面板、遙控器智能控制系統、備用動力應急泵、液壓油箱設置溫度油位計，標明限位，有風速風向檢測裝置和報警系統。

7.2伸縮臂：臂架：俯仰角-61°～62°，旋轉角±170°，最大舉升高度16.1米，工作壓力15MPa，抗風等級6級。

7.3上裝車廂結構：主框架采用全鋁合金框架焊接結構，外蒙板采用鋁合金粘接結構，內骨架為鋁合金搭接結構車廂采用低重心設計。

7.4器材箱：器材箱采用輕質鋁合金卷簾門，器材箱內部配有自動LED照明燈，開關隨卷簾門啟閉控制，照明燈帶滿足夜間照明需求，無照明死角；并安裝有傳感器，可通過駕駛室內指示燈了解卷簾門開閉狀態。器材箱內部采用旋轉門、拖拉架、翻板、器材盒等固定，提高空間利用率和操作便利性；

車輛的器材布置及固定進行人機工程化設計，循序分區放置、上小下大、上輕下重、左右平衡、常用易取、專用器材卡具為主等原則，確保消防員兩個動作內取放器材。器材箱設計合理，設置各種器材固定卡扣，采用推拉架、旋轉板等方式優化空間利用。

7.5車頂：車廂頂部防腐防滑防水處理。車尾配備1個爬梯。

7.6腳踏板：車廂兩側設有腳踏板，采用鋁合金型材整體拉制成型，踏板面采用橫紋防滑設計，帶有安全鎖，單個踏板承重220kg，踏板邊緣設置有黃色警示燈。

8.照明設備：器材箱內部安裝自動LED照明燈，上下車踏板處安裝照明裝置，乘員室內部安裝照明設備。

9.外觀和標識：按照《消防救援局關于做好消防救援車輛外觀制式涂裝工作的通知》等文件要求執行。

10、隨車資料

附底盤使用手冊2份；

底盤維護手冊2份；

上裝使用維護手冊2份；

車輛零件目錄2份；

安全操作光盤2張；

底盤電氣原理圖1套；

隨車工具、全尺寸備胎等常用隨車器材；

發動機號和底盤號拓印件2套；

底盤保修卡1份；

其他進口裝備貨物證明1份、車輛一致性證書1份、底盤合格證1份等。

11、隨車器材清單

備用移動線盤30米：220V，4盤；

備用移動線盤30米：380V，2盤；

備用移動照明燈支架手動：4套；

主照明備用燈管：8支；

移動照明備用燈管：1000W，4支；

令克棒：10KVA，1套；

專用輸入專用電纜：30m，1根；

專用輸出專用電纜：30m，1根；

專用組合工具：1套；

專用數字萬用表：1套；

絕緣手套：2副；

絕緣鞋：2雙；

絕緣墊：2張；

安全接地棒：2個；

4kg滅火器：2個；

底盤隨車維修工具：1套。
